मोल्ड बेस आणि मानक भाग मोल्ड लाइफ का ठरवतात?

मोल्डचे आयुष्य बहुतेक वेळा पोकळीतील सामग्री आणि मशीनिंगच्या अचूकतेद्वारे ठरवले जाते. पण साचा विश्वासार्हतेने आणि अंदाजानुसार त्याच्या डिझाइन लाइफपर्यंत पोहोचू शकतो की नाही हे खरोखर काय ठरवते ज्याकडे कोणीही लक्ष देत नाही—मोल्ड बेस आणि मानक भाग.

साचा आधार हा सांगाडा आहे. मानक भाग सांधे आहेत. जर सांगाडा चुकीचा असेल आणि सांधे सैल असतील तर उत्तम पोकळी देखील टिकणार नाही.

द मोल्ड बेस: द फाउंडेशन फॉर एव्हरीथिंग

मोल्ड बेस संपूर्ण साच्यासाठी वाहक आहे. हे सर्व कार्यात्मक घटक-पोकळी, कोर, इजेक्शन सिस्टम, कूलिंग सिस्टम आणि गेटिंग सिस्टम—एका अचूक फ्रेमवर्कमध्ये एकत्रित करते, प्रत्येक खुल्या आणि जवळच्या चक्रासह ते अगदी त्याच स्थितीत परत येण्याची खात्री करते.

मानक मोल्ड बेसचे मुख्य घटक

या प्लेट्स स्टॅक केलेल्या आहेत, स्क्रूने लॉक केलेल्या आहेत आणि प्रत्येक चक्राच्या स्थितीची पुनरावृत्ती होण्याची हमी देण्यासाठी मार्गदर्शक पिन आणि बुशिंगवर अवलंबून असतात.

मोल्ड बेससाठी दोन मुख्य कार्यप्रदर्शन आवश्यकता

कडकपणा प्रथम येतो. इंजेक्शनचा दाब शेकडो किलोग्रॅम प्रति चौरस सेंटीमीटरपर्यंत पोहोचू शकतो. जर मोल्ड बेसमध्ये कडकपणा नसेल, तर ते उच्च दाबाने विकृत होईल-विभाजन रेषा उघडेल, फ्लॅश दिसेल; कोर बदलतो, भिंतीची जाडी असमान होते; इजेक्टर पिन बांधतात आणि संपूर्ण साचा वेगळे करणे आवश्यक आहे.

अचूकता दुसरी आहे. मार्गदर्शक पिन आणि बुशिंग्जमधील योग्य क्लिअरन्स, तसेच प्रत्येक प्लेटचा सपाटपणा आणि चौकोनीपणा, साचा सहजतेने उघडतो आणि बंद होतो की नाही आणि उत्पादनाचे परिमाण स्थिर राहतात की नाही हे थेट निर्धारित करते.

 मानक भाग: सर्वात स्वस्त घटक जे बर्याचदा अपयशी ठरतात

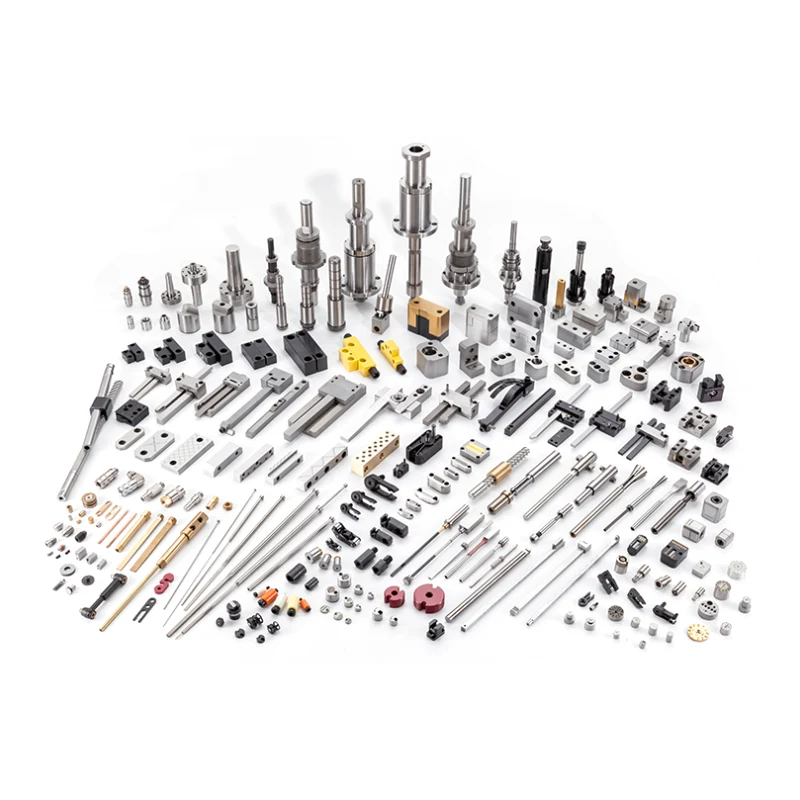

स्टँडर्ड पार्ट्स हे सर्व नॉन-कॅव्हीटी, नॉन-कोर इंटरचेंज करण्यायोग्य घटक असतात. गाईड पिन, बुशिंग्ज, इजेक्टर पिन, स्प्रिंग्स, सील, लोकेटिंग रिंग, लॉकिंग ब्लॉक्स - ते सर्व मोजले जातात.

ते सामान्य दिसतात, ते खरेदी करण्यासाठी स्वस्त असतात, परंतु सर्व साच्यातील निम्म्याहून अधिक अपयश या घटकांवर परत येतात.

1. मार्गदर्शक पिन आणि बुशिंग्ज

मार्गदर्शन प्रणाली प्रत्येक क्लोजसह फिरत्या आणि स्थिर अर्ध्या भागांचे अचूक संरेखन सुनिश्चित करते. बहुतेक मोल्ड फेल्युअर मार्गदर्शन अचूकतेच्या नुकसानापासून सुरू होतात.

साहित्य: SUJ2 बेअरिंग स्टील किंवा SKD11 टूल स्टील, उच्च-फ्रिक्वेंसी इंडक्शनसह एचआरसी 58-62 पर्यंत कठोर होते, त्यानंतर रा 0.2-0.4 पृष्ठभाग पूर्ण करण्यासाठी अचूक ग्राइंडिंग होते.

फिट क्लिअरन्स: साच्याच्या आकारानुसार, सामान्यतः 0.02-0.05 मिमी. खूप मोठे, आणि कोर आणि पोकळी चुकीच्या पद्धतीने जुळतात. खूप लहान, आणि उघडणे आणि बंद होणे प्रतिरोध वाढतो, ज्यामुळे गळती होते.

अयशस्वी मोड:

• अपुरा स्नेहन किंवा असमान लोडिंगमुळे पिनवर गळणे

• बुशिंग्ज → सेवा जीवन समाप्त; त्यांना बदला

• बेंट पिन → असंतुलित इजेक्शन किंवा इंजेक्शन मशीनमधून चुकीच्या पद्धतीने क्लॅम्पिंग फोर्समुळे उद्भवतात

2. इजेक्टर पिन, स्लीव्हज आणि पुश रॉड्स

इजेक्शन सिस्टम सर्वात जास्त सायकलिंग वारंवारता आणि मोल्डच्या कोणत्याही भागाचे सर्वात जटिल लोडिंग पाहते.

इजेक्टर पिन: SKH51 हाय-स्पीड स्टील किंवा SKD61 हॉट-वर्क टूल स्टीलचे बनलेले, कडक टिपांसह. मार्गदर्शक छिद्रासह फिट क्लीयरन्स 0.015-0.025 मिमी असावे. खूप घट्ट, आणि पिन बांधतो. खूप सैल, आणि इजेक्शन पॉईंटवर फ्लॅश दिसते.

इजेक्टर पिन तुटण्याची दोन मुख्य कारणे: डिमोल्डिंग रेझिस्टन्स सेंटरमधून इजेक्शन फोर्स ऑफ-सेंटर असते किंवा रिटर्न दरम्यान पिनवर परिणाम होतो.

स्प्रिंग्स: इजेक्टर प्लेट परत करण्यासाठी जबाबदार. सर्वात दुर्लक्षित समस्या म्हणजे वसंत ऋतु थकवा. हजारो कॉम्प्रेशननंतर, मुक्त उंची कमी होते. इजेक्टर प्लेट पूर्णपणे परत येण्यात अयशस्वी होते आणि पुढील क्लोजिंग दरम्यान इजेक्टर पिन स्थिर अर्ध्यावर मारतात.

तपासण्याची पद्धत: प्रत्येक 100,000 चक्रांमध्ये स्प्रिंग फ्री उंचीची तपासणी करा. मूळ उंचीच्या 90% खाली गेल्यास ते बदला.

3. सील आणि बाफल्स

कूलिंग सिस्टीममधील पाण्याची गळती ही दुकानातील मजल्यावरील सर्वात सामान्य अचानक बिघाड आहे.

सील (ओ-रिंग): उच्च-तापमान सिलिकॉन रबर किंवा फ्लोरोरुबरपासून बनलेले, अनुक्रमे 200°C आणि 260°C च्या वरच्या तापमान मर्यादांसह. उच्च-तापमान वृद्धत्व, कडक होणे किंवा कॉम्प्रेशन सेटमुळे बिघाड होतो. प्रत्येक 500,000 सायकल किंवा वार्षिक, जे आधी येईल ते बदला.

बाफल्स: स्थानिकीकृत कूलिंगसाठी पाण्याच्या प्रवाहाची दिशा पुनर्निर्देशित करा. सर्वात सामान्य बिघाड म्हणजे स्केल ब्लॉकेज-विशेषत: कडक पाणी असलेल्या भागात गंभीर. मऊ केलेले पाणी वापरा किंवा अँटी-कॉरोझन आणि अँटी-स्केल ॲडिटीव्ह घाला.

4. रिंग्ज आणि लॉकिंग ब्लॉक्स शोधणे

रिंग शोधणे: इंजेक्शन मशीन नोजलसह मध्यभागी असलेल्या शीर्ष क्लॅम्पिंग प्लेटवर आरोहित. चुकीच्या निवडीमुळे नोझल आणि स्प्रू बुशिंगमध्ये विलक्षणता येते—उत्तम, सामग्री लीक होते; सर्वात वाईट म्हणजे, स्प्रू बुशिंग आणि नोजल दोन्ही खराब होतात.

लॉकिंग ब्लॉक्स: स्लाइड (साइड-कोर) लॉकिंगसाठी वापरले जाते. परिधान केल्यावर, लॉकिंग फोर्स अपुरा असतो आणि इंजेक्शनच्या दबावाखाली स्लाइड मागे सरकते, ज्यामुळे उत्पादनाच्या बाजूला फ्लॅश होतो. इंडेंटेशन किंवा पोशाखांसाठी लॉकिंग पृष्ठभागांची नियमितपणे तपासणी करा. समस्यानिवारण करण्यापूर्वी फ्लॅश दिसण्याची प्रतीक्षा करू नका.

मानक भाग बहुतेकदा अयशस्वी का होतात

स्टँडर्ड पार्ट्स हे मोल्डमधील सर्वात सहज प्रमाणित, स्वस्त आणि कमी लक्षात येण्याजोगे घटक असतात.

आणि तंतोतंत कारण ते स्वस्त आणि लक्ष न देणारे आहेत, ते सर्वात वारंवार दुर्लक्षित आहेत:

• मार्गदर्शक पिन कोरड्या आहेत - कोणीही तपासत नाही

• स्प्रिंग्स स्नॅप होईपर्यंत वापरले जातात

• ओ-रिंग्स गळती होतात आणि कोणीतरी त्यांच्याभोवती टेप गुंडाळतो आणि चालू ठेवतो

• इजेक्टर पिन किंचित वाकल्या आहेत, परंतु "ते अजूनही कार्य करतात"

या सर्व "हे अजूनही कार्य करते" निर्णयांचा एकत्रित परिणाम: काही डॉलर्सचा स्प्रिंग तुटतो, इजेक्टर प्लेट जाम होतो, संपूर्ण साचा मशीनमधून दुरुस्तीसाठी खेचला जातो, उत्पादन क्षमतेचे तास गमावले जातात आणि देखभाल खर्चात हजारो डॉलर्स जमा होतात.

निवड तत्त्वे

मोल्ड बेस निवड

मानक भागांची निवड

देखभाल: कोणतीही तांत्रिक गुंतागुंत नाही, फक्त अंमलबजावणी शिस्त

मोल्ड बेस आणि मानक भाग देखभाल क्लिष्ट नाही. त्यासाठी आवश्यक आहे ती वारंवारता आणि शिस्त.

दोष निदान त्वरित संदर्भ

दमोल्ड बेस आणि मानक भागउत्पादन किती सुंदर दिसते हे ठरवू नका - ते पोकळीचे काम आहे. ते फक्त एकच गोष्ट ठरवतात: साचा त्याच्या इच्छित आयुष्यावर विश्वासार्हपणे आणि सातत्याने भाग तयार करू शकतो की नाही.

स्नायू कितीही मजबूत असले तरीही चुकीचा सांगाडा शक्ती प्रसारित करू शकत नाही. ताठ झालेला सांधा अंग कितीही सक्षम असला तरी हालचाल करू शकत नाही.

मोल्ड बेस निवडताना, हलकेपणापेक्षा कडकपणा, किंमतीपेक्षा अचूकता याला प्राधान्य द्या. मानक भाग खरेदी करताना, ब्रँड सर्वात महाग असणे आवश्यक नाही, परंतु तपशील योग्य असणे आवश्यक आहे. दैनंदिन देखभालीमध्ये, शेड्यूलनुसार स्प्रिंग्स बदला, मार्गदर्शक पिन नियमितपणे वंगण घालणे, आणि सील आयुष्याच्या शेवटच्या टप्प्यावर आल्यावर बदला. या कार्यांना तांत्रिक कौशल्याची आवश्यकता नाही - फक्त एक चेकलिस्ट आणि त्याचे पालन करण्याची शिस्त.
